La resistenza ai carichi di vento di un serramento, descrive la sua capacità di  resistere all’azione del vento.

La norma, la UNI EN 12210, definisce la capacità del serramento, sottoposto a forti pressioni e depressioni, di mantenere deformazioni ammissibili, conservando le sue proprietà. Anche la resistenza ai carichi di vento, riguarda solo ed esclusivamente il serramento, non in opera.

La classificazione dei serramenti, in funzione della loro capacità di resistere ai carichi di vento, avviene secondo la UNI EN 12210.

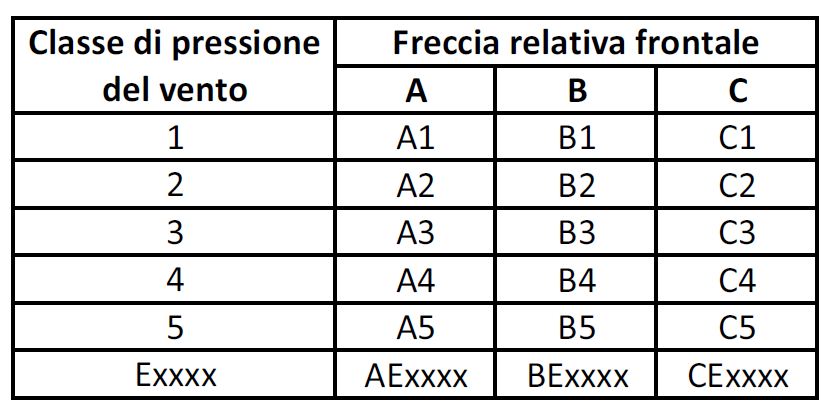

La UNI EN 12210 definisce quindici classi, contraddistinte dalla lettera, dalla A alla C, corrispondente alla massima freccia frontale dell’elemento di telaio più deformato, con valori di deformazione decrescenti da A a C, seguita da un numero da 1 a 5. A volte, la lettera A, B o C può essere seguita dalla lettera E e dalla pressione reale di prova, per campioni sottoposti a prova con carico di vento superiore alla classe 5. Un serramento in classe A1 subisce notevoli deformazioni anche con un basso carico di vento; un serramento in classe C5 presenta invece bassissime deformazioni anche con un forte carico di vento.

La prova di resistenza al carico di vento è obbligatoria in base alla UNI EN 14531-1, ed è conforme qualunque sia la classe ottenuta.

La prova di resistenza al carico di vento è una prova distruttiva e avviene secondo la UNI EN 12211.

La prova consiste nel classificare il serramento secondo tre passaggi, tre diverse prove distinte, P1, P2 e P3.

• P1: Prova che misura la deformazione massima del serramento nei punti più critici, come ad esempio a metà altezza del montante centrale, sottoposto a pressioni o depressioni;
• P2: Prova che verifica la resistenza complessiva del serramento sottoposto a 50 cicli di pressioni negative e positive;
• P3: Prova che verifica la capacità del serramento a non diventare pericoloso dopo l’applicazione di una fortissima pressione, sia negativa sia positiva, per un breve lasso di tempo.

Importante: al termine della prova P2 il serramento deve essere sottoposto nuovamente alla prova di tenuta all’aria.

Definito il serramento campione si eseguono le tre prove, applicando le pressioni corrispondenti alla classe per cui si vuole fare il test. Se alla fine delle prove P1 e P2 il campione non presenta difetti e rimane in un buono stato di funzionamento, e se la prova di tenuta all’aria fornisce valori non superiori del 20% rispetto al limite massimo di pressione per la classe precedentemente determinata, e se al termine della prova P3 il serramento non subisce distacchi di parti, il test è superato. La classe per cui si è effettuato il test corrisponde effettivamente alla classe di carico di vento del serramento campione. Successivamente si determina la classe di deformazione, in funzione delle deformazioni misurate durante la prova P1.

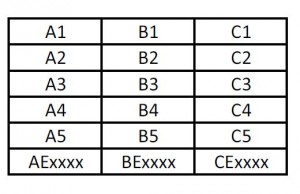

Infine si ottiene la classificazione globale di resistenza al vento del serramento campione sottoposto a prova, combinando le due classi così ottenute.

La cifra si riferisce alla classe di carico del vento e la lettera si riferisce alla freccia relativa frontale.

Quali sono i punti deboli del serramento?

A differenza di altre prove il serramento non presenta particolari punti deboli se non negli elementi che lo costituiscono. E’ chiaro, quindi, che il telaio deve avere un’adeguata robustezza, cosicché presenti minori deformazioni possibili sotto l’effetto di carico di vento importanti. E’ altrettanto importante che il serramento abbia buona capacità elastiche in modo da non presentare deformazioni permanenti al cessare dei carichi.

La tenuta all’aria di un serramento, descrive la sua capacità di lasciar passare aria quando chiuso. La norma, la UNI EN 1026 definisce il flusso d’aria che passa attraverso il campione, opportunamente chiuso, soggetto a pressioni di prova.

La permeabilità all’aria di un serramento, riguarda quindi solo il serramento, non in opera, definendone il flusso che lo attraversa, tra parte fissa e mobile. La classificazione dei serramenti, in funzione della permeabilità all’aria, avviene secondo la UNI EN 12207.

La UNI EN 12207 definisce cinque classi, dalla 0 alla 4; la migliore è la Classe 4, che identifica un serramento con un’ottima tenuta all’aria.

La prova è obbligatoria in base alla UNI EN 14351-1, che ne regolamenta la marcatura CE. Va detto però che, ai fini della marcatura, un serramento è “conforme” anche se di Classe 1. Ovviamente la classe consigliata è la Classe 4. Cosa cambia da un serramento in Classe 3 e uno in Classe 4?

La UNI EN 12210 definisce quindici classi, contraddistinte dalla lettera, dalla A alla C, corrispondente alla massima freccia frontale dell’elemento di telaio più deformato, con valori di deformazione decrescenti da A a C, seguita da un numero da 1 a 5. A volte, la lettera A, B o C può essere seguita dalla lettera E e dalla pressione reale di prova, per campioni sottoposti a prova con carico di vento superiore alla classe 5. Un serramento in classe A1 subisce notevoli deformazioni anche con un basso carico di vento; un serramento in classe C5 presenta invece bassissime deformazioni anche con un forte carico di vento.

La prova di resistenza al carico di vento è obbligatoria in base alla UNI EN 14531-1, ed è conforme qualunque sia la classe ottenuta.

La prova di resistenza al carico di vento è una prova distruttiva e avviene secondo la UNI EN 12211.

La prova consiste nel classificare il serramento secondo tre passaggi, tre diverse prove distinte, P1, P2 e P3.

• P1: Prova che misura la deformazione massima del serramento nei punti più critici, come ad esempio a metà altezza del montante centrale, sottoposto a pressioni o depressioni;
• P2: Prova che verifica la resistenza complessiva del serramento sottoposto a 50 cicli di pressioni negative e positive;
• P3: Prova che verifica la capacità del serramento a non diventare pericoloso dopo l’applicazione di una fortissima pressione, sia negativa sia positiva, per un breve lasso di tempo.

Importante: al termine della prova P2 il serramento deve essere sottoposto nuovamente alla prova di tenuta all’aria.

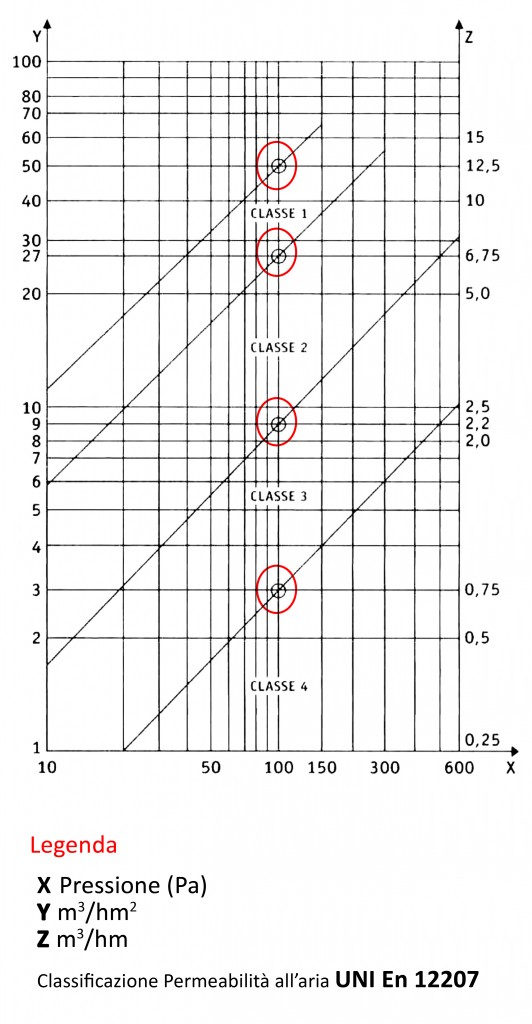

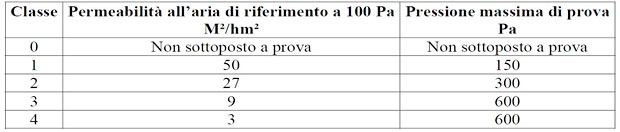

Come si può intuire dalla tabella, un serramento in Classe 4, a 100 Pa, lascia passare 3 m3 d’aria l’ora per m2 di superficie o 0,75 m3 d’aria l’ora per m lineare di giunto, sempre inteso come giunto tra parte fissa e parte mobile. Un serramento in Classe 3, invece, a 100 Pa, lascia passare 9 m3 d’aria l’ora per m2 di superificie. 100 Pa sono paragonabili a una spinta del vento sul serramento a una velocità di circa 45 km/h.

Sia un serramento in Classe 3 sia in Classe 4 devono garantire una resistenza fino a una pressione massima di 600 Pa. 600 Pa sono l’equivalente di una spinta del vento sul serramento a una velocità di circa 110 km/h.

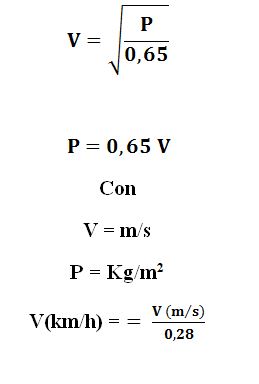

Le pressioni di prova possono corrispondono a velocità del vento determinabili con la seguente relazione.

Le pressioni di prova possono corrispondono a velocità del vento determinabili con la seguente relazione

Quali sono i punti deboli del serramento?

I terminali tra anta e telaio in corrispondenza del montante mobile; la presenza di soglie ribassate, lo spioncino, la zona della serratura.

Perché lo spiffero è poco gradito?

Perché, dove passa aria, inevitabilmente, passano rumore e umidità!

Per garantire un’ottima tenuta all’aria del serramento posato, una posa in opera qualificata è indispensabile!

La tenuta all’acqua di un serramento, descrive la sua capacità di essere impermeabile  sotto l’azione di pioggia battente e in presenza di una determinata velocità del vento.

La norma, la UNI EN 1027, definisce la capacità del serramento di resistere alle infiltrazioni d’acqua.

La tenuta all’acqua, riguarda esclusivamente il serramento, ovviamente non in opera, definendo la resistenza del campione di prova, a infiltrazioni d’acqua, in determinate condizioni di prova, fino a pressioni del vento definite dalla norma.

La classificazione dei serramenti, in funzione della loro capacità di resistere alle infiltrazioni d’acqua, avviene secondo la UNI EN 12208.

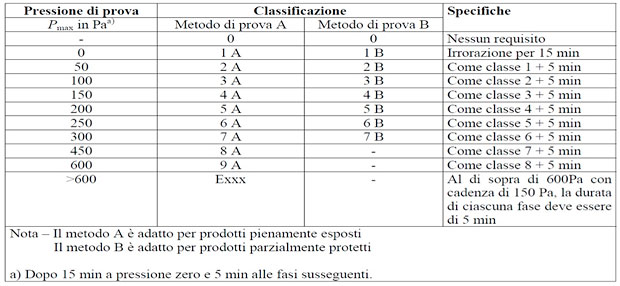

La UNI EN 12208 definisce nove classi, dalla 1A alla 9A; La migliore è la Classe 9A, che identifica un serramento con ottima tenuta all’acqua.

La A si riferisce al tipo di prova adottato. Il metodo A è adatto per prodotti pienamente esposti, mentre, un secondo metodo, il B è adatto per prodotti parzialmente esposti.

Nel caso di metodo B, le classi sono sette, dalla 1B alla 7B.

Anche la prova di tenuta all’acqua è obbligatoria in base alla UNI EN 14351-1, che ne regolamenta la marcatura CE. Va però detto che un serramento è conforme qualunque sia la classe di merito ottenuta. Bisogna poi specificare che nel caso di serramento che presenti infiltrazioni d’acqua già durante i primi 15 minuti di prova, senza che vi sia stata applicata alcuna pressione, è da considerarsi non conforme.

Cosa significa Classe 1A e cosa significa Classe 9A?

La Classe 1A corrisponde alla classe di un serramento che già a 50 Pa presenta infiltrazioni d’acqua. 50 Pa corrispondono a una spinta del vento sul serramento a circa 32 Km/h.

La Classe 9A invece, corrisponde alla classe di un serramento che non presenta infiltrazioni d’acqua fino a 600 Pa. 600 Pa corrispondono a una spinta del vento sul serramento pari a circa 110 Km/h.

Esistono inoltre serramenti che vanno ben oltre la Classe 9A. Ci sono quindi  ulteriori Classi, contraddistinte dalla lettera E cui segue il valore di pressione in Pa. E750, E900, E1050.

Un serramento con tenuta all’acqua classe E1050, corrisponde alla classe di un serramento che non presenta infiltrazioni d’acqua fino a 1050 Pa. 1050 Pa corrispondono a una spinta del vento sul serramento pari a circa 145 Km/h.

Quali sono in punti deboli del serramento?

La guarnizione o la sigillatura del vetrocamera; l’accostamento tra parti apribili e fisse, che devono combaciare perfettamente; In questo caso è fondamentale il corretto dimensionamento del serramento, la presenza di soglie ribassate.

Le prestazioni di isolamento di una struttura vengono espresse in termini di isolamento acustico R. Tuttavia, nella pratica di cantiere e sulle schede tecniche, si fa spesso riferimento all’indice di isolamento acustico Rw. Questo parametro è calcolato sulla base del potere fonoisolante R secondo una procedura descritta nella norma ISO 717-1 per l’isolamento per via aerea e nella norma ISO 717-2 per l’isolamento dai rumori di calpestio. Il campo di frequenza considerato è generalmente quello delle bande di terzi di ottava compreso fra 100 Hz e 3150 Hz; il potere fonoisolante Rw si misura convenzionalmente in corrispondenza di 500 Hz.

In termini pratici, lo si può definire come la differenza tra il livello di un rumore che si trova all'esterno della struttura divisoria e il livello di rumore che ritroviamo all'interno, ovvero quando si misurano 90 decibel (dB) all'esterno e 50 dB all'interno, semplificando un po' i calcoli potremo dire che il potere fonoisolante è di 40 dB.

Le possibili combinazioni di elementi opachi e trasparenti che costituiscono nell'insieme l'involucro di un edificio, determinano la capacità di soddisfare i requisiti di legge in relazione alla forma della facciata ed alla destinazione d'uso degli ambienti.

Il potere fonoisolante di un serramento esterno dipende dal tipo e dallo spessore del vetro, del telaio e dalle modalità di connessione (giunti tra vetro e talaio e giunti tra telaio e muro).

Una corretta posa in opera contribuisce all'aumento dell'abbattimento acustico e quindi determina un migliore potere fonoisolante. Dall'entrata in vigore del DPCM 5.12.1997 in attuazione della Legge 447 del 26.10.1995 "legge quadro sull'inquinamento acustico" la progettazione acustica è diventata un passaggio indispensabile per la determinazione dei requisiti minimi che i Progettisti devono richiedere ai Fornitori di prodotti e servizi.

• R'w: Indice del potere fonosensibile apparente di elementi di separazione fra unità immobiliari
• D2m, nt, w: Indice isolamento acustico standardizzato di facciata
• Ln, w: Indice del livello di rumore di calpestio dei solai
• LAS, max: Livello massimo di pressione sonora da impianti a funzionamento discontinuo (es: ascensori, scarichi)
• LAeq: Livello massimo di pressione sonora da impianti a funzionamento discontinuo (es: riscaldamento, condizionamento)

LIVELLI RUMORE

• Sotto di 1 dB non si ha sensazione acustica
• Voce sussurrata: 4-5 db
• Aula scolastica: 30-40 db
• Traffico stradale: 70-80 db
• Interno discoteca: 80-90 db
• Tromba automobile: 102-120 db
• Motore di aereo: 120-130 db

La conduttività termica è la proprietà fisica di un materiale che descrive la capacità di tramettere calore. Quanto è maggiore la conduttività, tanto più consistente è il passaggio di calore attraverso il materiale stesso.

La trasmissione del calore avviene attraverso un corpo quando esso è sottoposto ad una differenza di temperatura. L’energia si trasferisce dal punto a temperatura maggiore al punto a temperatura minore.

La trasmittanza termica U (UNI EN ISO 6946) si definisce come il flusso di calore che attraversa una superficie unitaria sottoposta a differenza di temperatura pari ad 1°C ed è legata alle caratteristiche del materiale che costituisce la struttura e alle condizioni di scambio termico liminare e si assume pari all’inverso della sommatoria delle resistenze termiche degli strati. In parole semplici la trasmittanza è il flusso di calore che passa, per metro quadrato di superficie, attraverso un materiale che delimita due ambienticon differente temperatura.

I riferimenti normativi essenziali in Italia sono: d.lgs 192/05, 331/06 DPR 59/09, che definiscono i valori di tramittanza termica in funzione della zona climatica in cui i serramenti verranno installati.

• Chiusure trasparenti comprensive degli infissi – Costruzioni residenziali
• Valori limite della trasmittanza termica U espressa in W/(m² K)
• Da 1° gennaio2010 U (W/m² K)

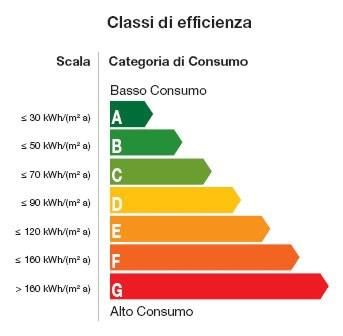

Discorso diverso se si richiede, per la propria abitazione, l’adesione a un protocollo di certificazione volontario, CasaClima o PassivHaus. Lì, i valori di trasmittanza termica consigliati dei serramenti, si riducono notevolmente.

Chiusure trasparenti comprensive degli infissi – Costruzioni residenziali

Valori limite della trasmittanza termica U espressa in W/(m² K)

I valori sono indicativi perché a far fede, ai fini della certificazione, è sempre l’indice energetico, oltre che il rispetto di determinati parametri costruttivi.
